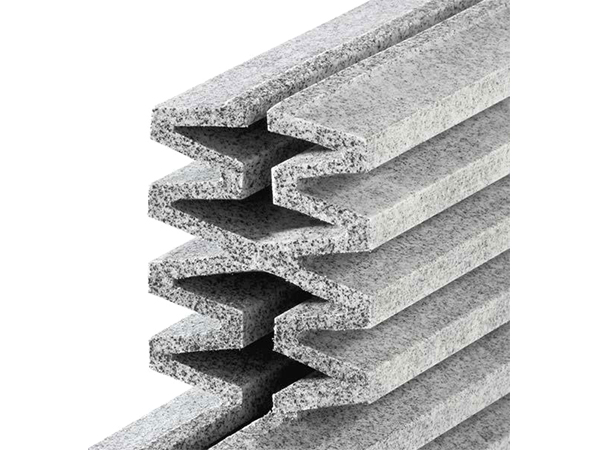

WSZ燒結板是我司近幾年研發的新型產品，工藝為一體燒結而成，外形尺寸1500mm(長)*50mm（厚）*500mm（寬）其表面積為5m²，相當于6個國標JMC除塵濾袋的過濾面積。為燒結板除塵設備中主要過濾元件。燒結板的基底部分是由超高分子復合材料燒結而成多孔結構，結構更為緊湊的基體耐磨性較好。PTFE涂層在基體的表面滲入基體內部多個小孔形成多層微孔過濾層。燒結板的基底及涂層為流線三角型結構。設計優化，增大過濾面積。其通過完全表面過濾具有極高的鋪集效率及再生能力。采用定時控制或者壓差控制對濾板進行在線脈沖反吹清灰。具有良好的清灰方式。垂直下安裝式塑燒板使用在燒結板除塵器中，穩定性能及剛性良好，對于腐蝕性強及醫藥粉體具有良好的抗磨損性及撕裂性能。具有安裝維修方便，良好的化學穩定性，除塵能力強等優點，維護成本低，適合于粉塵較多的煙氣處理，排放指標極其理想。
WSZ型尺寸規格為：1500（長）×500（寬)×50（厚），單板過濾面積為5㎡,是同體積濾袋的4.5倍過濾面積。使用壽命最高可達10年。
產品優勢 Advantages：
●除塵精度高：微米級的過濾孔徑，對于1um以上的煙塵去除性較好，對于0.1um以上的煙塵，可以絕大部分去除。排氣含塵濃度科控制在5mg/m³以下。
●過濾面積大：過濾面的波紋形設計，在同體積內的過濾面積是濾袋的3～6倍；
●自清理能力強：剛性的結構，使得反吹氣體更直接地作用在附著于過濾表面的粉體上，沒有緩沖的存在，清灰效果徹底；
●疏水、疏油：燒結板基體由多種密度不同的高分子材料燒結而成，PTFE涂層深入至燒結板基體孔穴里并與之形成超細微孔抗粘性結構，具有疏水疏油性能；
●超長的使用壽命：較高的強度和韌性，能經受每天幾千次的高壓氣體的反復沖擊，其耐磨性能是鋼鐵的4倍以上，再有超強的耐酸堿能力和完善的自清理效果，使得塑燒板的使用壽命可以達到10年以上。
●壓力恒定，阻力穩定；由于波浪式塑燒板濾芯是通過表面的PTFE涂層對粉塵進捕捉的，其光滑的表面使粉塵極難的透過和停留，即使有一些極細的粉塵有可能進入空腔，但立即就會(huì )被設定的脈沖壓縮空氣的氣流吹走。所以在塑燒板濾芯母體層中不會(huì )發生堵塞現象。
材質參數表
|
序號 |
名稱 |
單位 |
參考值 |
|
1 |
過濾精度 |
um |
0.1/1 |
|
2 |
彎曲強度 |
MPa |
8 |
|
3 |
拉伸強度 |
Mpa |
8.78 |
|
4 |
斷裂伸長率 |
% |
33.4 |
|
5 |
密度 |
g/cm3 |
0.858 |
|
6 |
沖擊強度(缺口) |
KJ/m2 |
7.36 |
過濾效果表
|
序號 |
名稱 |
單位 |
采樣點 |
凈化效率（%） |
|
|
進口 |
出口 |
||||
|
1 |
排氣溫度 |
℃ |
21 |
21 |
/ |
|
2 |
氣體含濕量 |
% |
0.5 |
0.5 |
/ |
|
3 |
測點氣體平均流速 |
m/s |
9 |
8 |
/ |
|
4 |
顆粒物平均排放濃度 |
mg/m3 |
3800 |
4 |
/ |
|
5 |
顆粒物排放速率 |
kg/h |
70 |
2.4x10-2 |
99.99% |
風量表：
|
序號 |
型號 |
過濾面積（m2） |
L(mm) |
W1(mm) |
W2(mm) |
H1(mm) |
H2(mm) |
風量（m3/h） |
壓損（Pa） |
除塵效率（5μm以上） |
|
1 |
WSZ-1 |
1.6 |
500 |
570 |
488 |
56 |
80 |
76 |
<1800 |
99.5% |
|
2 |
WSZ-2 |
2.5 |
750 |
570 |
488 |
56 |
80 |
120 |
<1800 |
99.5% |
|
3 |
WSZ-4 |
3.2 |
1000 |
570 |
488 |
56 |
80 |
160 |
<1800 |
99.5% |
|
4 |
WSZ-5 |
5 |
1500 |
570 |
488 |
56 |
80 |
240 |
<1800 |
99.5% |
|
|
型號 |
過濾面積 |
長度 |
寬度 |
類型 |
|
MRWSZ |
N1 |
S1 |
L2 |
W1 |
C |
|
|
N1:WSZ-3 N2:WSZ-4 N3:WSZ-5 N4:WSZ-6
|
S1: 1.6m² S2: 2.5m² S3: 3m² S4： 5m²
|
L1 ： 500mm L2 ： 800mm L3 ： 1000mm L4 ： 1500mm |
W1： 488mm
|
C:通用型 M:醫藥型 E:防靜電型 |
